Hogyan működik a változó szelep időzítő rendszer a motor alkatrészeiben?
A belső égésű motor a modern tervezés csodája, és egyik legkifinomultabb alkatrésze a változó szelep időzítő (VVT) rendszer. Motor alkatrész -szállítójaként első kézből tanúi voltam a VVT rendszerek fejlődésének és fontosságának a motor teljesítményének, hatékonyságának és kibocsátásának ellenőrzésében. Ebben a blogbejegyzésben belemerülem a változó szelep időzítő rendszer belső működésébe, feltárva annak mechanizmusait, előnyeit és a mai motorokban játszott szerepet.
A motorszelepek alapjainak megértése
Mielőtt belemerülnénk a változó szelep időzítő rendszerbe, először értjük meg a motorszelepek szerepét. Egy tipikus négy löketű motorban vannak szívó- és kipufogószelepek. A szívógörcs alatt a szívószelep kinyílik, hogy a levegő és az üzemanyag keveréke beléphessen az égési kamrába. A kipufogógáz -lökében a kipufogószelep kinyílik, hogy az égett gázok kilépjenek a kamrából. Ezen szelepnyílások és bezárások időzítése elengedhetetlen a motor működéséhez.
A hagyományos motorok rögzített szelep időzítésével rendelkeznek, ami azt jelenti, hogy a szelepek nyitási és zárási idejét a motor kialakítása alapján állítják be, és nem változnak a működés közben. Ez a rögzített időzítés kompromisszum, amelyet egy adott motor fordulatszámára és terhelési állapotára optimalizáltak. A motorok azonban széles körű körülmények között működnek, tétlen és nagy sebességű gyorsulástól, és a rögzített szelep időzítése nem biztosítja az optimális teljesítményt a teljes működési tartományban.
Hogyan működik a változó szelep időzítése
A változó szelep időzítési rendszere ezt a korlátozást azáltal, hogy lehetővé teszi a motor számára, hogy beállítsa a szelepnyílások és a bezárások időzítését a motor működési feltételei szerint. Számos különféle típusú VVT rendszer létezik, de általában két fő kategóriába sorolhatók: CAM - Fázisos és CAM -váltás.
CAM - Fázisos rendszerek
CAM - Fázisoló rendszerek úgy működnek, hogy beállítják a vezérműtengely szögét a főtengelyhez viszonyítva. A vezérműtengely felelős a szelepek kinyitásáért és bezárásáért, valamint a helyzet megváltoztatásáért a szelep eseményeinek időzítése megváltozhat. A bütykös rendszerek általános alkotóeleme a vezérműtengely -fázis.
A vezérműtengely -fázis általában a vezérműtengely végén található, és a motorvezérlő egység (ECU) vezérli. Az ECU különféle érzékelőktől kap bemenetet, például a fojtószelep helyzetérzékelőjét, a motor fordulatszám -érzékelőjét és a levegőbevitel hőmérséklet -érzékelőjét. Ezen bemenetek alapján az ECU meghatározza az aktuális működési feltételek optimális szelepének időzítését, és jelet küld a vezérműtengely -fázishoz.
A vezérműtengely -fázer hidraulikus vagy elektromos hajtóműveket használ a vezérműtengely helyzetének megváltoztatására. Hidraulikus vezérműtengely -fázisban a motorolajat dugattyú vagy lapát mozgatására használják a fázisba. Amikor az ECU jelet küld, az olajat a vezérműtengely előmozdítására vagy késleltetésére irányítják. A vezérműtengely előmozdítása azt jelenti, hogy a szelepeket korábban kinyitják, ami javíthatja az alacsony végső nyomatékot. A vezérműtengely késleltetése késlelteti a szelepnyílásot, ami javíthatja a magas végerőt.
CAM - Kapcsoló rendszerek
CAM - Kapcsoló rendszerek viszont használjon több CAM -profilt ugyanazon a vezérműtengelyen. Minden bütykös profilnak eltérő alakja van, ami eltérő szelep emelési és időtartam -jellemzőit eredményezi. Alacsony motoros fordulatszámon egy rövidebb emelővel és időtartammal rendelkező bütykös profilt használnak, hogy jó alacsonyabb nyomatékot és üzemanyag -hatékonyságot biztosítsanak. A motor fordulatszámának növekedésével a rendszer hosszabb emeléssel és időtartammal vált egy CAM profilra, hogy több energiát generáljon.
A kapcsoló mechanizmus a CAM -kapcsolási rendszerekben mechanikus vagy hidraulikus lehet. Egy mechanikus rendszerben egy csapot vagy csúszkát használnak a különböző CAM profilok bevonására. Hidraulikus rendszerben az olajnyomást használják egy hüvely vagy egy billenőkar mozgatására, hogy a CAM -profilok között válthassanak.
A változó szelep időzítésének előnyei
A változó szelep időzítő rendszere számos jelentős előnyt kínál a motorok számára:
Javított teljesítmény
A szelep időzítésének a motor sebességének és terhelésének megfelelő beállításával a VVT rendszerek optimalizálhatják a motor teljesítményét. Alacsony sebességnél a rendszer elősegítheti a szívószelep nyílását, hogy növelje a levegő -üzemanyag -keverék mennyiségét az égési kamrába, ami jobb alacsonyabb nyomatékot eredményez. Nagy sebességgel a szívószelep bezárásának késleltetése megakadályozhatja a levegő visszaáramlását - az üzemanyag -keveréket, lehetővé téve a motor számára, hogy szabadon lélegezzen és nagyobb energiát termeljen.
Fokozott üzemanyag -hatékonyság
A VVT rendszerek javíthatják az üzemanyag hatékonyságát is. A szelep időzítésének beállításával a motor hatékonyabban működhet különböző körülmények között. Például részben a fojtószelep körülmények között a rendszer csökkentheti az égési kamrába belépő levegő -üzemanyag -keverék mennyiségét, ami csökkenti az üzemanyag -fogyasztást. Ezenkívül az égési folyamat optimalizálásával a VVT rendszerek javíthatják a motor termikus hatékonyságát.
Csökkent kibocsátás
A változó szelep időzítése döntő szerepet játszik a kibocsátás csökkentésében. A szelep időzítésének beállításával a motor teljesebb égést érhet el, ami csökkenti a kipufogógázokban az égetlen szénhidrogének, a szén -monoxid és a nitrogén -oxidok mennyiségét. Egyes VVT rendszerek felhasználhatók a belső kipufogógáz -recirkuláció (EGR) szabályozására is, amely tovább csökkenti a nitrogén -oxid -kibocsátást.
Motor alkatrészeink és VVT rendszereink

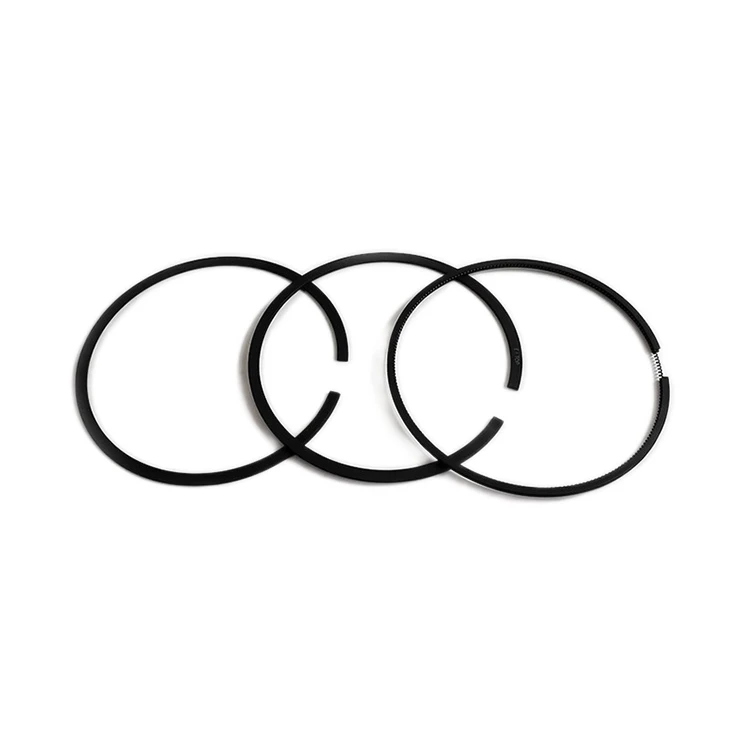

Motor alkatrészek szállítójaként a változó szelep időzítő rendszerekhez kapcsolódó alkatrészek széles skáláját kínáljuk. Például a miEredeti dugattyúgyűrűs készletÚgy tervezték, hogy a VVT -vel felszerelt motorokkal összhangban dolgozzon. Ezek a dugattyúgyűrűk biztosítják a megfelelő tömítést az égési kamrában, ami elengedhetetlen a motor hatékony működéséhez és a VVT rendszer hatékonyságához.
A miénkÖsszekötő rúd csapágyhéjegy másik kritikus elem. Sima és megbízható működést biztosít az összekötő rúdban, amely a motor viszonzó mozgásának része. A motor zökkenőmentes működéséhez egy kút - működő csatlakozó rúd -csapágyhéj szükséges, különösen akkor, ha a VVT rendszer beállításokat végez a teljesítmény optimalizálása érdekében.
Ezen felül a Yamaha motorok számára aFogaskerékcsapágy a yamaha számára- Ezt a fogaskerék -csapágyat kifejezetten úgy tervezték, hogy megfeleljen a Yamaha motorok, ideértve a változó szelep időzítő rendszerekkel rendelkező nagy teljesítményigényt. Ez biztosítja a motor fogaskerekeinek megfelelő működését, amelyek gyakran részt vesznek a VVT rendszer működésében.
Vegye fel velünk a kapcsolatot a motor alkatrészeinek igényeivel kapcsolatban
Ha a magas színvonalú motor alkatrészek piacán tartózkodik, ideértve a változó szelep időzítő rendszerekhez kapcsolódó termékeket, akkor itt vagyunk, hogy segítsünk. Szakértői csoportunk széles körű ismeretekkel rendelkezik a motor alkatrészeivel kapcsolatban, és segíthet abban, hogy megtalálja a megfelelő alkatrészeket az Ön egyedi igényeihez. Függetlenül attól, hogy szerelő, motorgyártó vagy járműtulajdonos vagy, megadhatjuk Önnek a szükséges alkatrészeket és támogatást.
Vegye fel velünk a kapcsolatot ma, hogy megbeszélést kezdjen a motor alkatrészeinek beszerzéséről. Bízunk benne, hogy együtt dolgozhatunk veled annak biztosítása érdekében, hogy a motorok a legjobban működjenek.
Referenciák
- Heywood, JB (1988). Belső égésű motor alapjai. McGraw - Hill.
- Stone, R. (1999). Bevezetés a belső égésű motorokba. Az autóipari mérnökök társadalma.
- Taylor, CF (1985). A belső égésű motor az elméletben és a gyakorlatban. MIT Press.
